[matplotlib] 기본그래프

코드 1

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4])
plt.show()

결과

#실행
python src/Chart.py

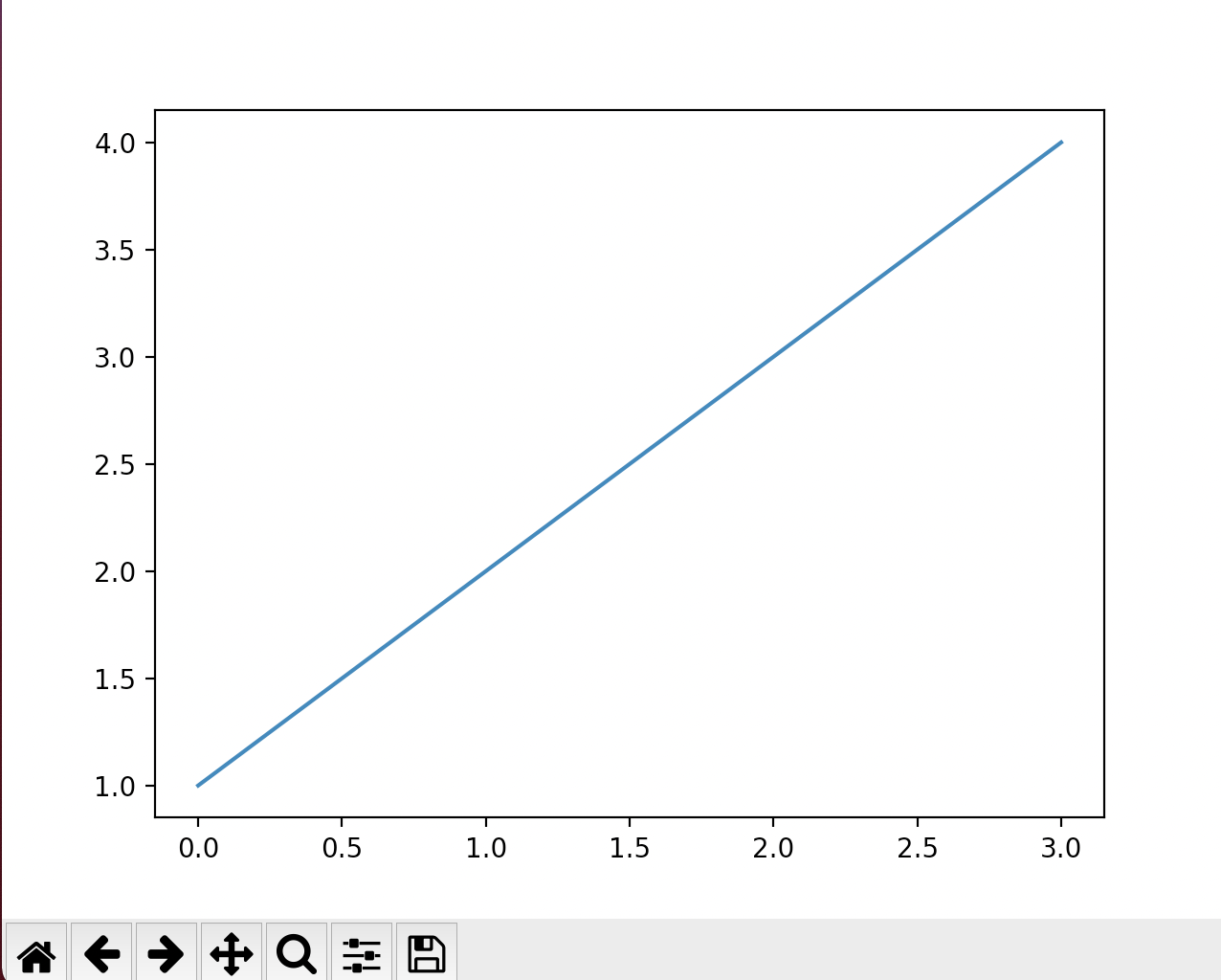

기본 그래프

음..

음..



















스타일지정

스타일 지정하기 와 최소 최대값



코드 2

import matplotlib.pyplot as plt

#그리고
plt.plot([1, 2, 3, 4], [1, 4, 9, 16], 'ro')
plt.axis([0, 6, 0, 20])

#보여준다
plt.show()



포맷 문자열 ‘ro’는 빨간색 (‘red’)의 원형 (‘o’)

 ‘b-‘는 파란색 (‘blue’)의 실선 (‘-‘)



정리가 필요하군..



matplotlib.pyplot 모듈의 axis() 함수를 이용해서 축의 범위 [xmin, xmax, ymin, ymax]를 지정













여러 개의 그래프 그리기

코드 3

import matplotlib.pyplot as plt
import numpy as np

# 200ms 간격으로 균일하게 샘플된 시간
t = np.arange(0., 5., 0.2)

# 빨간 대쉬, 파란 사각형, 녹색 삼각형
plt.plot(t, t, 'r--', t, t**2, 'bs', t, t**3, 'g^')
plt.show()



numpy Array 에 대해서 공부좀 해야겠다





















코드 4

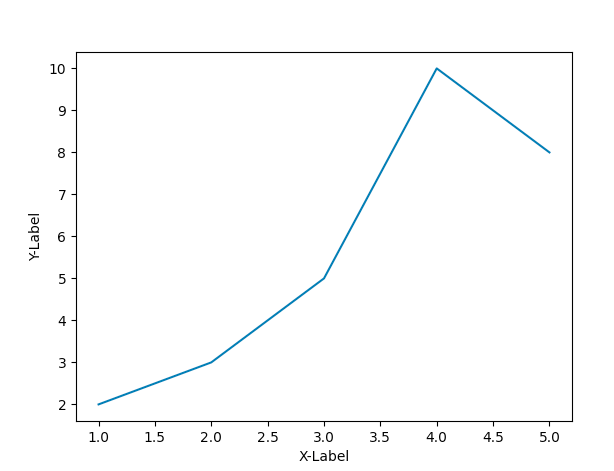

레이블이 있는 데이터

import matplotlib.pyplot as plt

data_dict = {'data_x': [1, 2, 3, 4, 5], 'data_y': [2, 3, 5, 10, 8]}

plt.plot('data_x', 'data_y', data=data_dict)
plt.xlabel('X-Axis', labelpad=15)
plt.ylabel('Y-Axis', labelpad=20)
plt.show()

레이블 추가

labelpad : 여백 (padding)





















위치지정하기

코드 5

import matplotlib.pyplot as plt

font1 = {'family': 'serif',
         'color': 'b',
         'weight': 'bold',
         'size': 14
         }

font2 = {'family': 'fantasy',
         'color': 'deeppink',
         'weight': 'normal',
         'size': 'xx-large'
         }

plt.plot([1, 2, 3, 4], [2, 3, 5, 10])
plt.xlabel('X-Axis', labelpad=10, fontdict=font1, loc='right')
plt.ylabel('Y-Axis', labelpad=20, fontdict=font2, loc='top')
plt.show()





labelpad : 여백

fontdict : 폰트

loc : 위치 - 파라미터는 Matplotlib 3.3 이후 버전부터

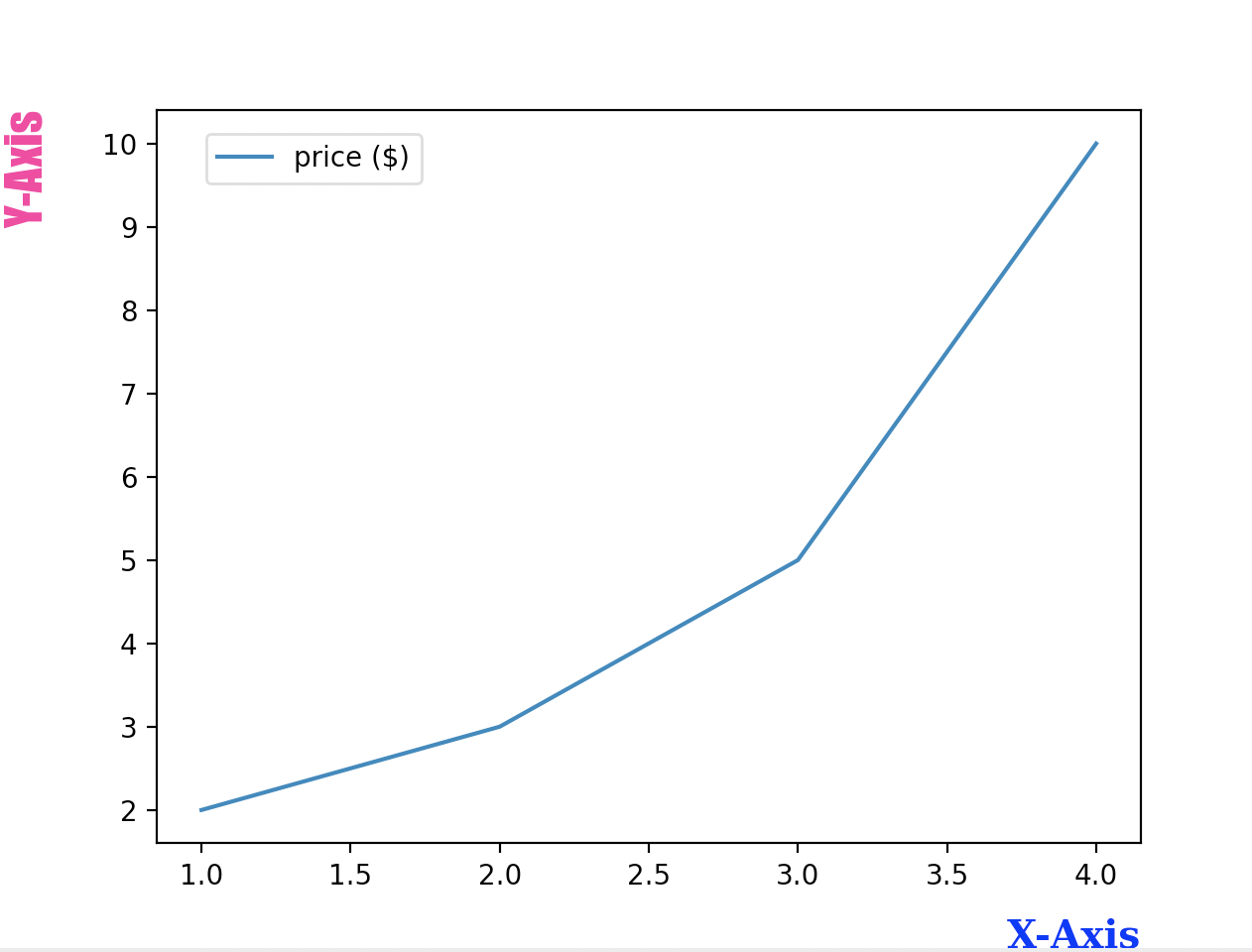

범례지정과 위치 지정하기

코드 6

import matplotlib.pyplot as plt

font1 = {'family': 'serif',
         'color': 'b',
         'weight': 'bold',
         'size': 14
         }

font2 = {'family': 'fantasy',
         'color': 'deeppink',
         'weight': 'normal',
         'size': 'xx-large'
         }

plt.plot([1, 2, 3, 4], [2, 3, 5, 10], label='price ($)')
plt.xlabel('X-Axis', labelpad=10, fontdict=font1, loc='right')
plt.ylabel('Y-Axis', labelpad=20, fontdict=font2, loc='top')
plt.legend(loc=(0.05, 0.9))
plt.show()



범례 :

label='price ($)'



범례 지정 후 legend() 함수 호출



범례의 위치 지정 :  loc

plt.legend(loc=(0.05, 0.9))

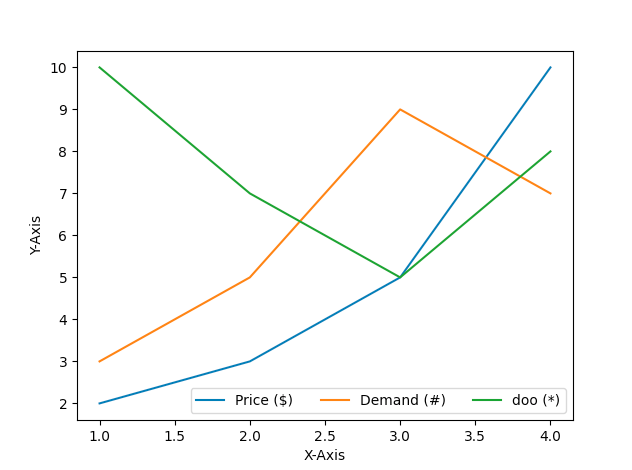

열 지정

코드 7

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4], [2, 3, 5, 10], label='Price ($)')
plt.plot([1, 2, 3, 4], [3, 5, 9, 7], label='Demand (#)')
plt.plot([1, 2, 3, 4], [10, 7, 5, 8], label='doo (*)')
plt.xlabel('X-Axis')
plt.ylabel('Y-Axis')
# plt.legend(loc='best')          # ncol = 1
plt.legend(loc='best', ncol=3)    # ncol = 2

plt.show()

3열과 1열

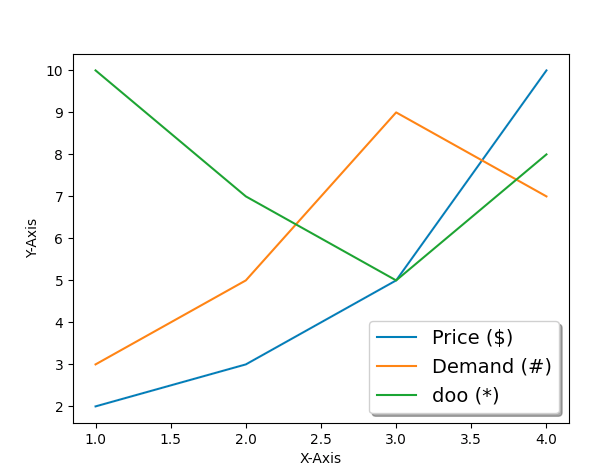

폰크 크기와 테두리 꾸미기

코드 8

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4], [2, 3, 5, 10], label='Price ($)')
plt.plot([1, 2, 3, 4], [3, 5, 9, 7], label='Demand (#)')
plt.plot([1, 2, 3, 4], [10, 7, 5, 8], label='doo (*)')
plt.xlabel('X-Axis')
plt.ylabel('Y-Axis')
plt.legend(loc='best', ncol=2, fontsize=14, frameon=True, shadow=True)

plt.show()



frameon : 테두리를 표시할지 여부를 지정

shadow : 그림자 표시 여부 지정

facecolor :

edgecolor :

borderpad :

labelspacing :





https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.legend.html
